서스펜션 테스터를위한 Cartesykj 웨이트 더미 교정

수스펜션 테스터 캘리브레이션용 카르테시크스 무게 인형

제품 개요

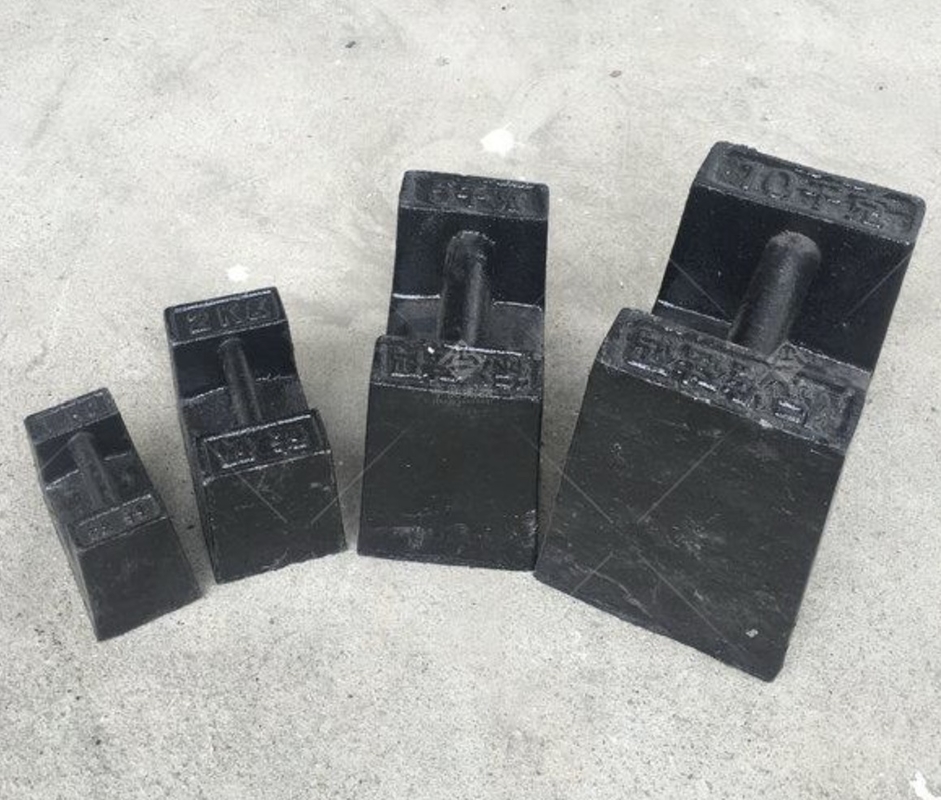

웨이트 매닉 (Weight Dummy) 은 서스펜션 성능 테스트기를 캘리브레이트하기 위해 특별히 설계된 표준 로딩 장치입니다.그것은 일반적으로 정확한 무게와 안정적인 구조를 가진 고밀도 금속 블록으로 만들어집니다.. This device simulates the actual vehicle weight distribution and provides a standardized vertical load when calibrating suspension testing systems (such as shock absorber testers or dynamic loading platforms).

카르테시크의 무게 인형의 주요 특징

높은 정확성 (유형 오류 < ± 1%)

부식 저항성 표면 처리

각종 축 부하 시뮬레이션을 위한 모듈형 구성 (예: 100kg, 200kg, 250kg 블록)

안전성과 효율성을 위해 핸들링 손잡이 및 위치링 구획으로 장착

사용 방법

1준비

서스펜션 테스트 장치가 초기 0 상태이고 캘리브레이션 모드가 준비되어 있는지 확인합니다.

테스트 플랫폼의 원활한 이동을 보장하기 위해 테스트 영역을 잔해로부터 제거합니다.

2무게 인형 설치

시뮬레이션된 차량 축 부하 구성 (예를 들어, 600kg 앞축, 400kg 뒷축) 에 따라시험 플랫폼의 지정된 부위에 해당 수량의 무게 블록을 균일하게 배치합니다..

오프셋 로딩을 피하기 위해 인형이 대칭적으로 배치되어 있는지 확인하십시오.

3테스트 시작

차량의 부하 반응을 시뮬레이션하기 위해 서스펜션 테스트 프로그램을 실행합니다.

수직 힘, 이동 반응 또는 완화 계수 등 시스템 레딩.

4비교 및 캘리브레이트

시스템 출력을 실제 적용된 무게와 비교하여 어떤 오차가 있는지 결정합니다.

허용된 허용 범위를 초과하는 경우 소프트웨어 스케일링, 센서 캘리브레이션 매개 변수 또는 제어 설정을 조정합니다.

왜 정형화 가 필요 합니까?

1데이터의 정확성과 신뢰성을 보장합니다.

차량의 안락함과 안전성을 평가하기 위해 서스펜션 성능 검사는 필수적입니다.미분정 시스템은 서스펜션 건강성에 대한 잘못된 판단을 초래할 수 있으며 최종 검사 결과에 영향을 줄 수 있습니다..

2국가 또는 산업 표준을 준수

중국의 GB/T 21291 등 표준은 수송기 시험 장비가 검증된 캘리브레이션 메커니즘을 갖추고 있으며, 허용 가능한 오류 마진 (일반적으로 ±2%) 을 갖도록 요구합니다.

3센서 변동, 비선형성 및 반응 지연을 감지합니다.

무게 인형으로 로딩하면 사용자가 센서 출력이 실제 로드와 선형적으로 일치하는지 확인하고 센서의 안정성과 반복성을 확인하는 데 도움이됩니다.

4인증 또는 검사 보고서를 준비

연례 검사, 정부 감사 또는 고객 수용 과정에서 무게 인형 정정 시스템은 시스템의 정확성을 증명하고 고객의 신뢰와 제품 신뢰성을 향상시킵니다.

추천된 캘리브레이션 키트

1 × 표준 무게 인형 세트 (예: 100kg, 200kg 모듈형 블록)

1 × 플랫폼 정렬을 위한 위치 패드

1 × 캘리브레이션 절차 설명서

1 × 캘리브레이션 레코드 시트 (엑셀 또는 종이 형식)

선택: 1 × 고정도 디지털 스케일 (중량 검증)
