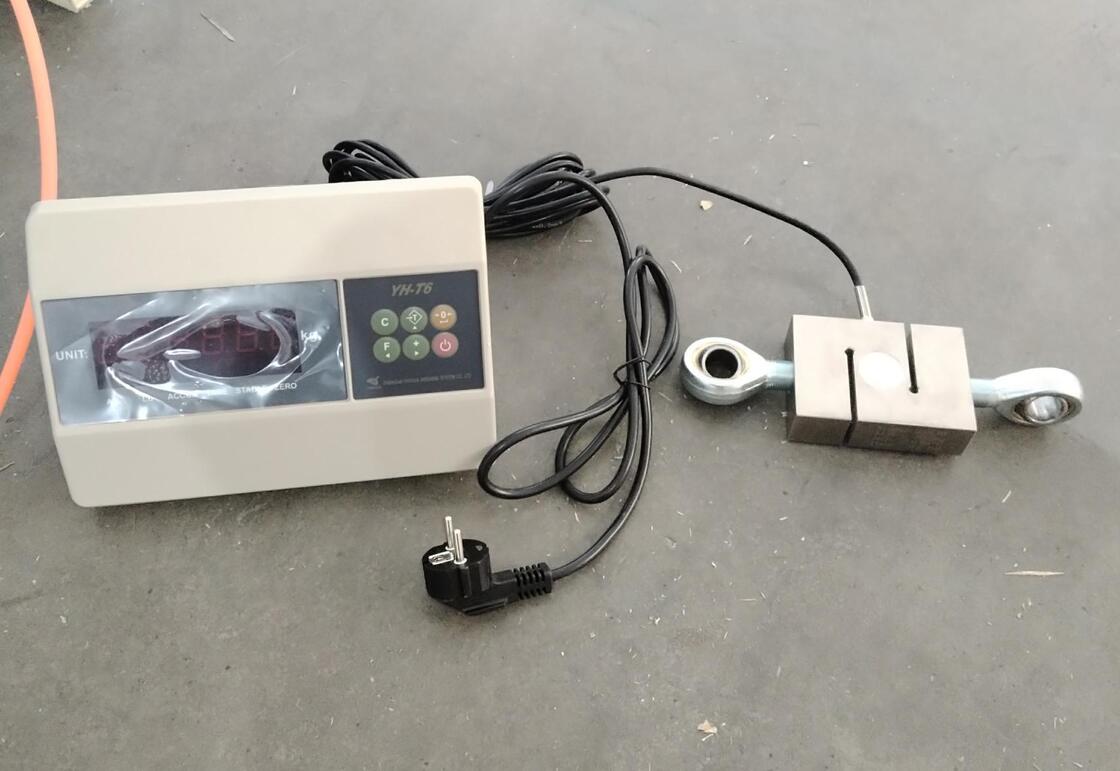

롤러 브레이크 테스트를 위한 카르테시크 (Cartesykj) 캘리브레이션 도구

이 캘리브레이션 장치는 롤러, 플레이트,및 가속 (도로) 브레이크 테스트 장치알려진 브레이킹 힘과 부하를 시뮬레이션함으로써 테스트 시스템 내의 센서, 전자 장치 및 소프트웨어가 신뢰할 수 있고 추적 가능한 측정 결과를 제공하는 것을 보장합니다.캘리브레이션 시스템은 일반적으로 기계적 로딩 메커니즘을 포함합니다., 힘 센서, 표준 무게 세트, 정렬 도구.

• 롤러 브레이크 검사기
• 플릿 브레이크 검사기
• 느림 / 도로 브레이크 검사기

• 여러 종류의 브레이크 검사장 (롤러, 플래크, 느림) 과 호환
• 실제 제동력을 시뮬레이션하기 위해 기계적 또는 수압적 부하를 사용합니다.
• 고정도 힘 센서 또는 토크 미터 (정확성 ≤ ± 1%)
• 조정 가능한 장착 구조로 다른 장비에 쉽게 정렬하고 적응 할 수 있습니다.
• 측정 기관이 인증한 선택적 추적 가능한 캘리브레이션 인증서

1. 준비 단계
   • 브레이크 테스트기가 깨끗하고 제대로 작동하고 캘리브레이션 또는 유지보수 모드로 설정되어 있는지 확인합니다.
   • 캘리브레이션 도중 의도하지 않은 동작을 방지하기 위해 경고 신호 또는 장벽을 설치
2. 캘리브레이션 장치를 설치
   • 롤러 브레이크 검사기:롤러 샤프트에 캘리브레이션 바 또는 토크 팔을 고정
   • 플릿 브레이크 검사기:힘 센서 또는 표준 무게를 시험판에 배치
   • 느림 브레이크 검사기:동적 시뮬레이션 장치를 사용하여 기준 브레이킹 힘을 가집니다.
3. 알려진 부하 또는 브레이킹 힘
   • 시험 시스템에 알려진 부하 또는 토크를 적용하기 위해 캘리브레이션 장치를 사용한다 (예를 들어, 1000 N 또는 2000 Nm)
   • 시험 시스템에서 얻은 측정값을 기록하고 캘리브레이션 장치에서 실제 적용된 값과 비교합니다.
4. 비교 와 조정
   • 오차 또는 오류를 계산합니다
   • 오차가 허용 허용 허용 범위를 초과하면 (예: ±3%) 검사기의 내부 매개 변수를 조정한다 (프로그램 확장 또는 센서 오프셋 등)
   • 측정 값이 기준 값과 일치할 때까지 테스트를 반복한다.

1. 브레이크 테스트 결과의 정확성
   • 브레이크 테스트 정확성은 차량 안전성에 직접 영향을 미칩니다. 미정형 장비는 브레이크 성능을 과대평가하거나 과소평가하여 잘못된 평가를 초래할 수 있습니다.
2. 법률 및 기술 표준을 준수
   • 국가 및 국제 표준 (예: GB21861, ISO 21069, EU 2014/45) 은 유효한 차량 검사를 보장하기 위해 브레이크 검사기의 정기적인 캘리브레이션을 요구합니다.
3. 센서 변동 또는 기계적 마모를 식별
   • 센서 와 기계적 구조 는 시간이 지남에 따라 변화 할 수 있다. 정기적 인 정렬 은 잠재적 인 위험 을 피 하기 위해 오류 를 신속 히 발견 하고 수정 하는 데 도움 이 된다.
4. 추적 및 감사 가능한 테스트 기록을 제공
   • 검사 센터 및 상업적인 수리 시설의 경우, 완전한 캘리브레이션 기록은 장비의 신뢰성과 적합성을 증명하며, 감사 및 인증 요구 사항을 충족합니다.

• 1 * 보편적인 브레이크 검사 장치
• 1 * 고정도 힘/토크 센서 (범위: 0~5000 N 또는 0~5000 Nm)
• 1 * 표준 무게 세트 (부하 시뮬레이션)
• 1 * 장착 및 정렬 도구 키트
• 1 * 캘리브레이션 로그 (전자 또는 종이 형식)
• 선택: 1 * 추적 가능한 캘리브레이션 인증서 (제3자 측정 기관에서 인증)
