원래 장소:
중국
브랜드 이름:
cartesykj
인증:
CE
제품 개요

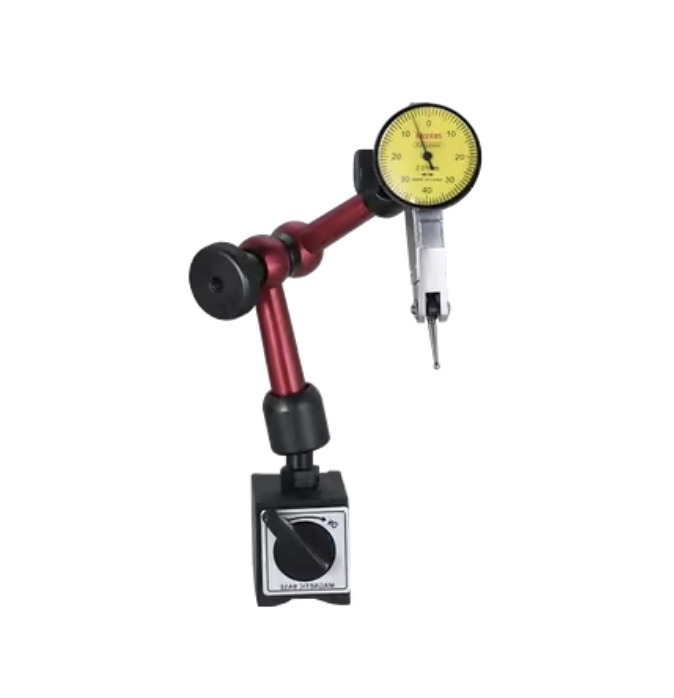

다이얼 게이지는 사이드 슬립 테스터의 교정에 일반적으로 사용되는 고정밀 기계식 변위 측정 도구입니다. 정적 하중 조건에서 슬립 플레이트의 미세한 측면 변위를 측정하여 사용자가 테스터의 오프셋 오류를 평가하고 센서 출력의 정확성을 확인할 수 있도록 합니다. 일반적으로 표준 교정 플레이트, 교정 플랫폼 또는 슬라이딩 장치와 함께 사용됩니다.
교정이 필요한 이유
테스트 정확성 보장
사이드 슬립 테스터는 차량의 전륜 정렬 상태(예: 토 각 또는 캠버)를 평가하는 데 사용됩니다. 부정확한 테스트 결과는 차량의 조향 성능에 대한 오판으로 이어져 안전과 규정 준수에 영향을 미칠 수 있습니다.
규제 및 품질 표준 준수
차량 검사에 대한 국가 표준(예: 중국의 GB21861)에 따르면, 측정된 슬립 값이 허용 오차 범위(일반적으로 ±1 m/km 또는 ±0.5 m/km) 내에 있는지 확인하기 위해 사이드 슬립 테스터를 정기적으로 교정해야 합니다.
센서 선형성 및 안정성 확인
다이얼 게이지에 표시된 물리적 변위를 시스템에 표시된 슬립 값과 비교하여 사용자는 센서 출력에 제로점 드리프트 또는 스케일링 오류가 있는지 확인할 수 있습니다.
사용 방법
1. 준비
사이드 슬립 테스터의 표면을 청소하여 슬라이딩 플레이트 또는 레일이 자유롭게 움직이도록 합니다.
테스터의 롤러 메커니즘에 표준 슬립 플레이트 또는 교정 블록을 설치합니다.
다이얼 게이지를 플랫폼 또는 교정 스탠드의 가장자리에 장착하여 게이지 팁이 적절한 프리로드(일반적으로 0.1mm 미만)로 슬라이딩 플레이트의 측면에 접촉하도록 합니다.
2. 교정 단계
다이얼 영점 조정: 가벼운 프리로드 상태에서 팁을 교정 플레이트에 맞춰 다이얼 게이지를 영점으로 조정합니다.
플레이트 슬라이딩: 차량 바퀴가 테스터를 통과하는 동작을 시뮬레이션하기 위해 슬립 플레이트를 천천히 밀어줍니다(일반적으로 ±10mm 이동).
변위 기록: 다이얼에 표시된 기계적 변위 값(mm)과 사이드 슬립 테스터 시스템에 표시된 슬립 값(m/km)을 동시에 기록합니다.
변환 및 비교: 다이얼 판독값을 슬립 값(m/km)으로 변환하고 시스템 판독값과 비교하여 편차를 계산합니다.
필요한 경우 조정: 오류가 허용 오차를 초과하는 경우 센서 출력, 소프트웨어 스케일링 팩터 또는 제어 모듈 매개변수를 재교정합니다.
참고
다이얼 게이지는 사용 전에 인증된 게이지 블록 또는 공인 계측 기관을 통해 검증해야 합니다(일반적인 정밀도: 0.01mm).
정확한 결과를 얻으려면 교정 플레이트가 걸림이나 과도한 마찰 없이 부드럽게 움직여야 합니다.
6~12개월마다 정기적인 교정을 권장하며, 교정 기록을 적절하게 문서화해야 합니다.
필요한 경우 레이저 변위 센서 또는 디지털 비교기를 사용하여 상호 검증할 수도 있습니다.
권장 교정 세트
1 × 레버형 다이얼 게이지(0–1 mm 범위, 0.01 mm 분해능)
1 × 표준 교정 슬립 플레이트
1 × 장착 스탠드 또는 교정 암
1 × 교정 로그 시트(Excel 템플릿)
Q1. 포장 조건은 무엇입니까?
A: 일반적으로, 우리는 상품을 세트당 나무 케이스에 포장합니다.
Q2. 지불 조건은 무엇입니까?
A: 보증금으로 T/T 50%, 배송 전 50%. 잔액을 지불하기 전에 제품 및 패키지의 사진을 보여드리겠습니다.
Q3. 배송 조건은 무엇입니까?
A: EXW, FOB
Q4. 배송 시간은 어떻습니까?
A: 일반적으로, 선불금을 받은 후 10일 또는 30일이 소요됩니다. 구체적인 배송 시간은 품목 및 주문 수량에 따라 다릅니다.
Q5. 샘플에 따라 생산할 수 있습니까?
A: 네, 샘플 또는 기술 도면에 따라 생산할 수 있습니다. 금형 및 고정 장치를 제작할 수 있습니다.
Q6. 샘플 정책은 무엇입니까?
A: 재고에 준비된 부품이 있는 경우 샘플을 공급할 수 있지만 고객은 샘플 비용과 택배 비용을 지불해야 합니다.
Q7. 배송 전에 모든 상품을 테스트합니까?
A: 네, 배송 전에 100% 테스트를 합니다.
Q8: 어떻게 하면 우리 사업을 장기적이고 좋은 관계로 만들 수 있습니까?
A:1. 우리는 고객의 이익을 보장하기 위해 좋은 품질과 경쟁력 있는 가격을 유지합니다.
2. 우리는 모든 고객을 친구로 존중하며, 어디에서 왔든 진심으로 사업을 하고 그들과 친구가 됩니다.
직접적으로 당신의 조사를 우리에게 보내세요
